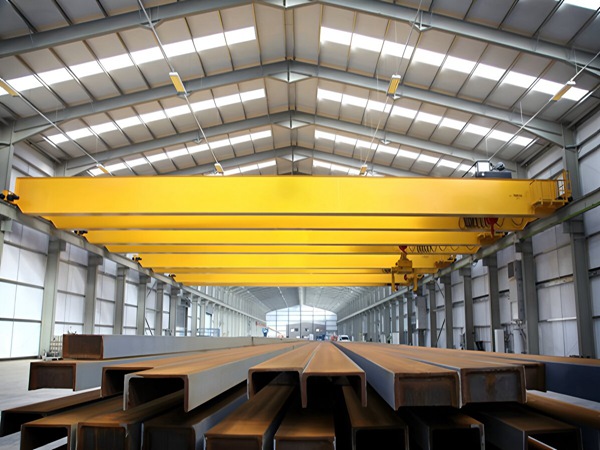

江苏无锡桥式起重机起升机构的作用
来源:卫华起重 发布时间: 2026-01-23
江苏无锡桥式起重机厂家13253557957主要业务范围包括：起重机、行车行吊、龙门吊、架桥机等起重路桥设备的生产销售。
江苏无锡桥式起重机销售厂家关于桥式起重机的起升机构是实现重物垂直升降的核心执行部件，也是决定起重机额定起重量、起升高度、起升速度的关键总成，其工作原理是通过动力驱动→减速增扭→卷绕传动→滑轮省力的流程，完成重物的升降作业。
一、 起升机构的核心组成部件
起升机构由动力装置、传动装置、卷绕装置、取物装置、制动装置、安全保护装置六大部分组成，各部件协同工作：
动力装置 —— 电机
核心为起重专用电机，区别于普通电机，具备高启动转矩、耐频繁启停、过载能力强的特点，可满足重物起升时的大负载需求。
常见类型：绕线转子异步电动机（适配大吨位起重机）、变频调速异步电动机（适配需要平稳调速的工况）；防爆起重机需配备隔爆型起重电机。
安装方式：多为卧式安装，通过联轴器与减速器连接。
传动装置 —— 减速器 + 联轴器
减速器：核心作用是减速增扭，电机输出的高速低转矩动力，经减速器齿轮组减速后，转化为驱动卷筒的低速高转矩动力。常见类型为硬齿面圆柱齿轮减速器，承载能力强、噪音低、寿命长；大吨位起重机可选用行星齿轮减速器。
联轴器：用于连接电机与减速器、减速器与卷筒，传递动力的同时，补偿安装误差，缓冲运行冲击，常见类型为弹性柱销联轴器、鼓形齿式联轴器。
卷绕装置 —— 卷筒 + 钢丝绳 / 链条
卷筒：钢制圆柱形部件，表面加工有螺旋绳槽，用于缠绕钢丝绳，防止钢丝绳乱绳。卷筒两端设有挡板，避免钢丝绳脱落；大吨位起重机可采用双卷筒结构，提升稳定性。
钢丝绳 / 链条：承载重物的核心构件。
钢丝绳：应用最广泛，具有强度高、柔性好的特点，需选用起重专用钢丝绳（如 6×19S+FC 型），定期检查断丝、磨损情况，及时更换。
环链：多用于低速、重载的小型起重机，耐磨且不易旋转，适合吊运不规则重物。
取物装置 —— 吊钩滑轮组
由吊钩、滑轮、滑轮轴、吊钩横梁组成，分为定滑轮和动滑轮。
定滑轮：固定在小车架下方，改变钢丝绳受力方向，不省力。
动滑轮：与吊钩连接，随重物一起升降，通过滑轮组倍率实现省力效果（如 2 倍率滑轮组可将起升力降低 50%）。
吊钩：需选用锻制吊钩，表面光滑无裂纹，配有吊钩保险卡，防止吊索脱落；防爆起重机的吊钩需采用铜合金等无火花材料。
制动装置 —— 制动器
核心作用是制动停钩，防止重物自由坠落，是起升机构的安全核心。
常见类型：液压推杆制动器（应用最广，制动平稳、可调性好）、电磁制动器（响应快，适合高频次作业）；防爆起重机需配备防爆型制动器。
工作原理：通电时制动器松闸，电机可驱动卷筒运转；断电时制动器抱闸，抱死制动轮，锁定卷筒，确保重物悬停不动。
安全保护装置
超载限制器：通过传感器监测钢丝绳张力或卷筒负载，当负载超过额定值的 10%~15% 时，切断起升回路，同时声光报警，防止超载损伤设备。
起升限位器：分为上升限位和下降限位，多为行程开关或编码器控制。上升限位防止吊钩冲顶，下降限位防止钢丝绳放尽，触发限位时自动切断对应方向的动力回路。
钢丝绳防脱槽装置：安装在滑轮或卷筒两侧，防止钢丝绳跳出绳槽，避免钢丝绳断裂。
二、 起升机构的工作原理
起升过程
操作人员发出起升指令→电机通电运转→动力经联轴器传递至减速器→减速器减速增扭后驱动卷筒旋转→卷筒收卷钢丝绳→钢丝绳拉动动滑轮上升→吊钩随动滑轮同步上升，带动重物垂直起升。
下降过程
操作人员发出下降指令→电机反向运转→卷筒反向旋转，释放钢丝绳→重物在重力作用下下降，电机提供反向制动力，控制下降速度，避免重物超速坠落→制动器在电机断电时立即抱闸，锁定重物位置。
调速机制
普通起重机：通过电机变极调速，实现高速（轻载）、低速（重载）两种速度。
变频起重机：通过变频器调节电机转速，实现无级调速，起升、下降过程更平稳，减少重物晃动。
江苏无锡桥式起重机生产厂家设备起升机构的维护要点：
定期检查钢丝绳的断丝、磨损、锈蚀情况，钢丝绳直径减小量超过公称直径的 7% 或断丝数超标时，立即更换。
检查制动器的制动间隙和制动片磨损情况，间隙过大时及时调整，制动片磨损量超过 1/2 时更换。
定期给减速器加注或更换润滑油，给滑轮、卷筒轴承加注润滑脂，保证传动部件灵活运转。
每月校验超载限制器、起升限位器的灵敏度，确保安全保护装置可靠有效。
